Repair story
유명한 공기질 측정기인 코아레스 미세먼지 측정기의 5핀 마이크로 USB 충전단자가 파손되어 고객님께서 C타입 충전단자로 변경하시다가 실패하셔서 저희 디맥스를 찾아주셨습니다.아무래도 작은 부품이다보니 일반 납땜으로는 정교하게 하기 힘든점이 있어서 실패하셨지만 충전단자 외에 보드회로에는 크게 문제가 없어 수리하였습니다.
다만 다시 붙여놓으신 충전단자를 떼어보니 회로의 패턴 (전기가 통하는 얇은 금속막의 길)이 떨어져 나가 그대로 붙일 수 없는 상태였기 때문에 시간이 조금 걸리더라도 현미경 작업을 통한 패턴복구를 하여 새 5핀 충전단자로 붙여드렸습니다.
이 측정기를 오래 사용하셔서 배터리가 스웰링 (부풀어오름)되었고 충전 후 사용시간도 무척 짧으셔서 그냥 꼽아놓고 쓰셨다고 하시길래 마침 다른 기기에서 떼어놓은 새 배터리로 무상 교체 해드렸습니다.
이 배터리는 기존 배터리에 비해 용량이 2배 이상이라 이제 한번 충전으로 긴 시간을 사용하실 수 있겠어요^^
다 조립하고 보니 액정 커버가 지저분하고 부러져서 마음에 들지 않습니다.
남는 투명아크릴이 있길래 자르고 다듬어서 깔끔하게 마무리 한 후 다음날 출고해 드렸고 고객님께서도 매우 만족하신 수리케이스 입니다.
안녕하세요.
일산 장항동 전자기기 수리점, 노트북 수리점 디맥스테크 입니다.
코아레스 미세먼지 공기질 측정기 5핀 마이크로 USB 충전단자 파손 교체 수리를 소개합니다.
고객님께서 자가 수리 하시다가 실패하신 후 입고된 측정기 보드
(우측 아래로 떨어진 패턴이 보입니다.)

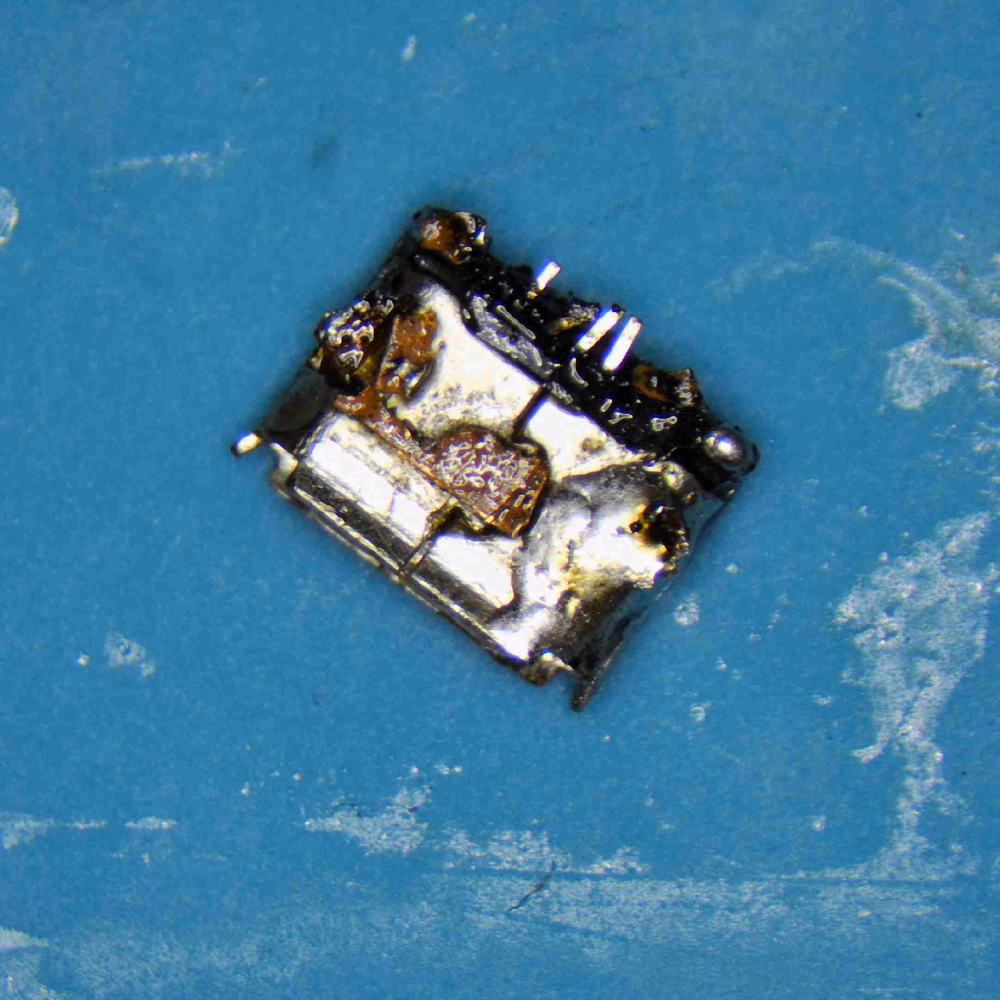

원래 붙어있던 충전단자
핀이 하나 부러지고 나머지는 휘었습니다.
바닥면에 회로에서 함께 떨어져 나온 패턴 (금속막으로 된 전기가 통하는 길)이 붙어있습니다.

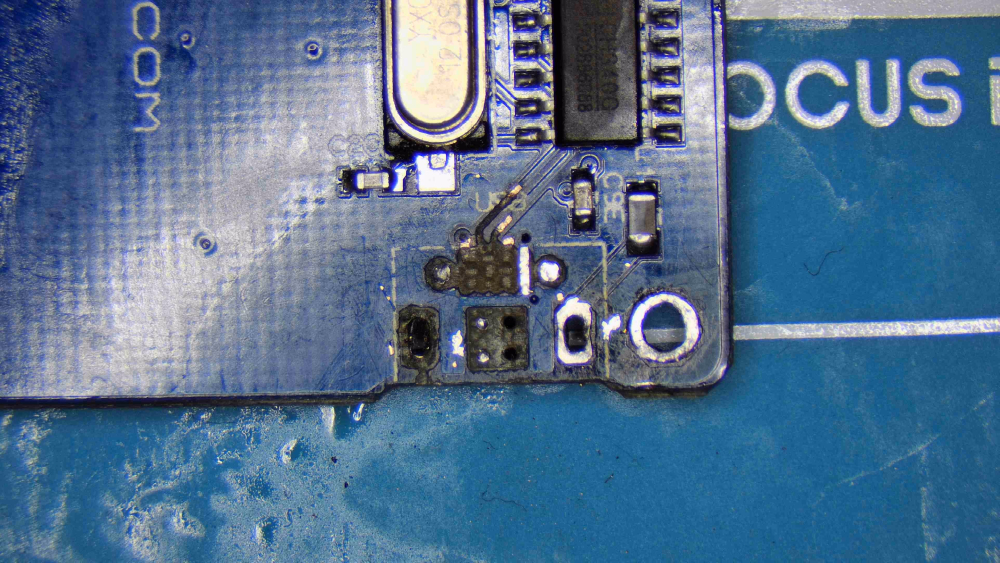

현미경을 통해 본 모습
전기가 통하는 패턴이 맨 오른쪽 하나만 남아있습니다.
그래서 고민끝에 떨어져 나간 패턴을 복구하기로 합니다.
복구를 위해 떨어진 패턴 끝을 긁어내어 점프를 준비합니다.
열심히 현미경을 보며 패턴을 복구합니다.

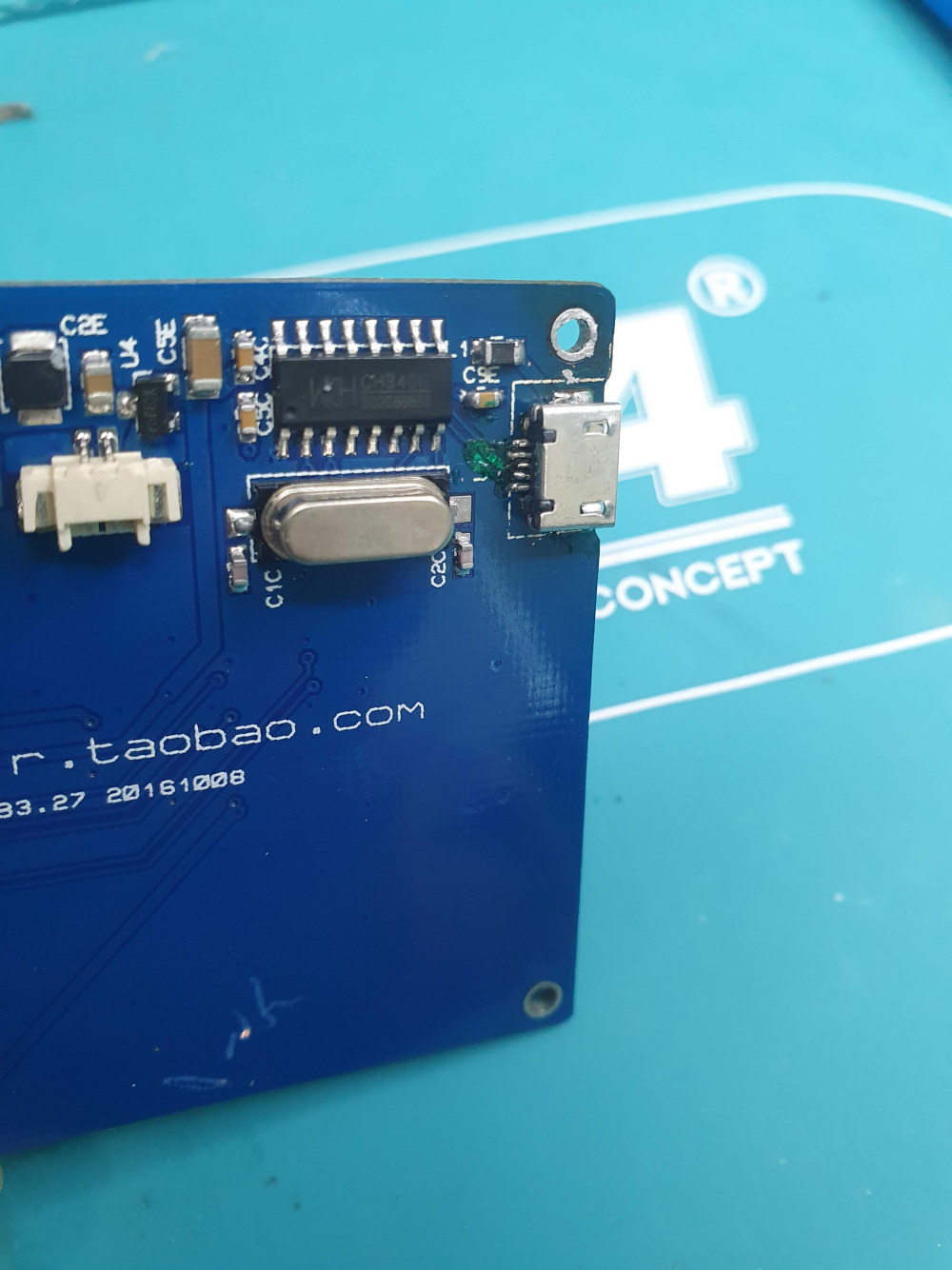

패턴을 복구하고 새로운 충전단자를 실장한 모습입니다.

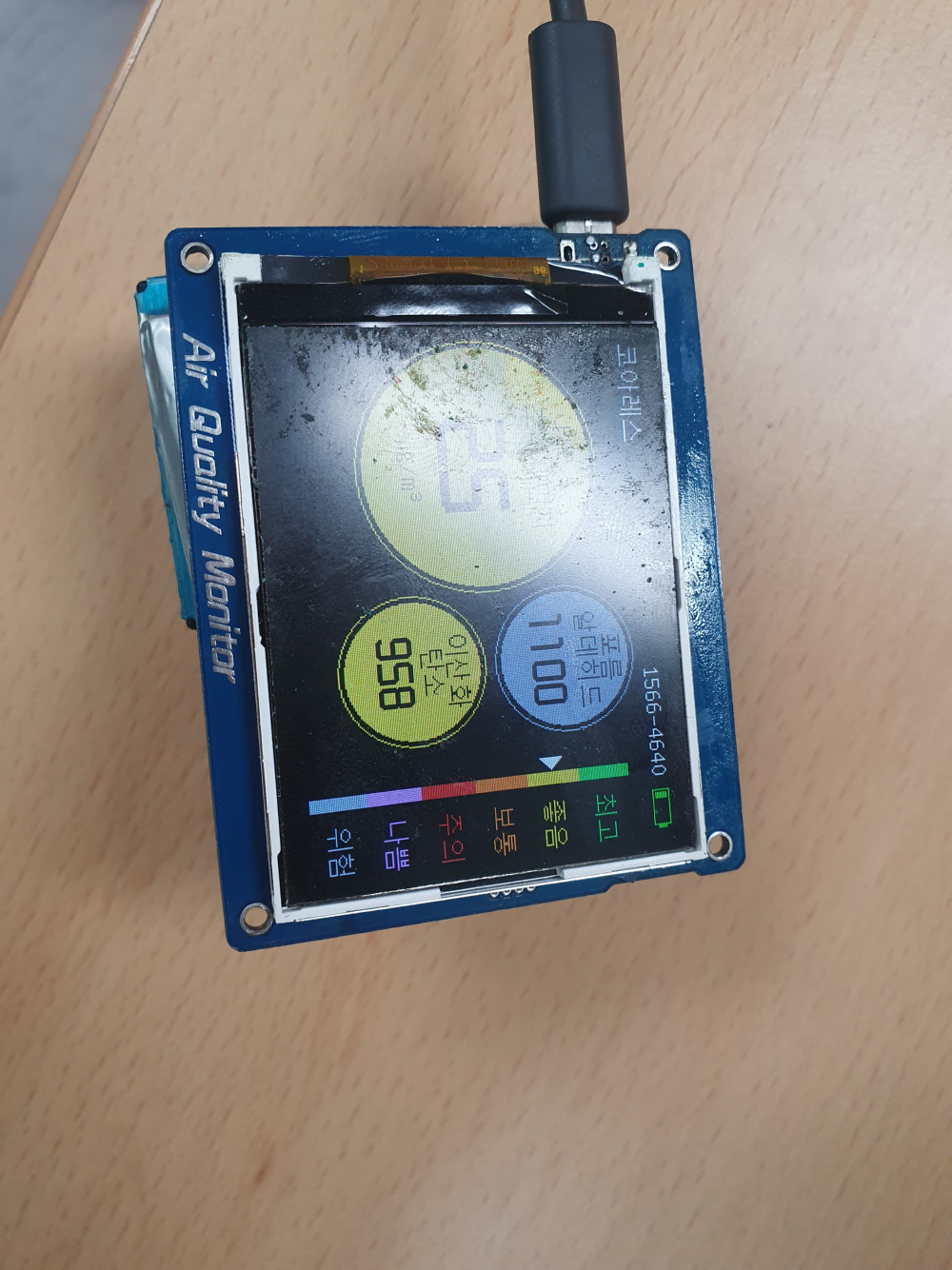

가조립을 하고 충전기를 물리니 정상적으로 충전을 하면서 켜지네요!
조금 더 튼튼하게 고정하기 위해 글루건으로 마무리 하고

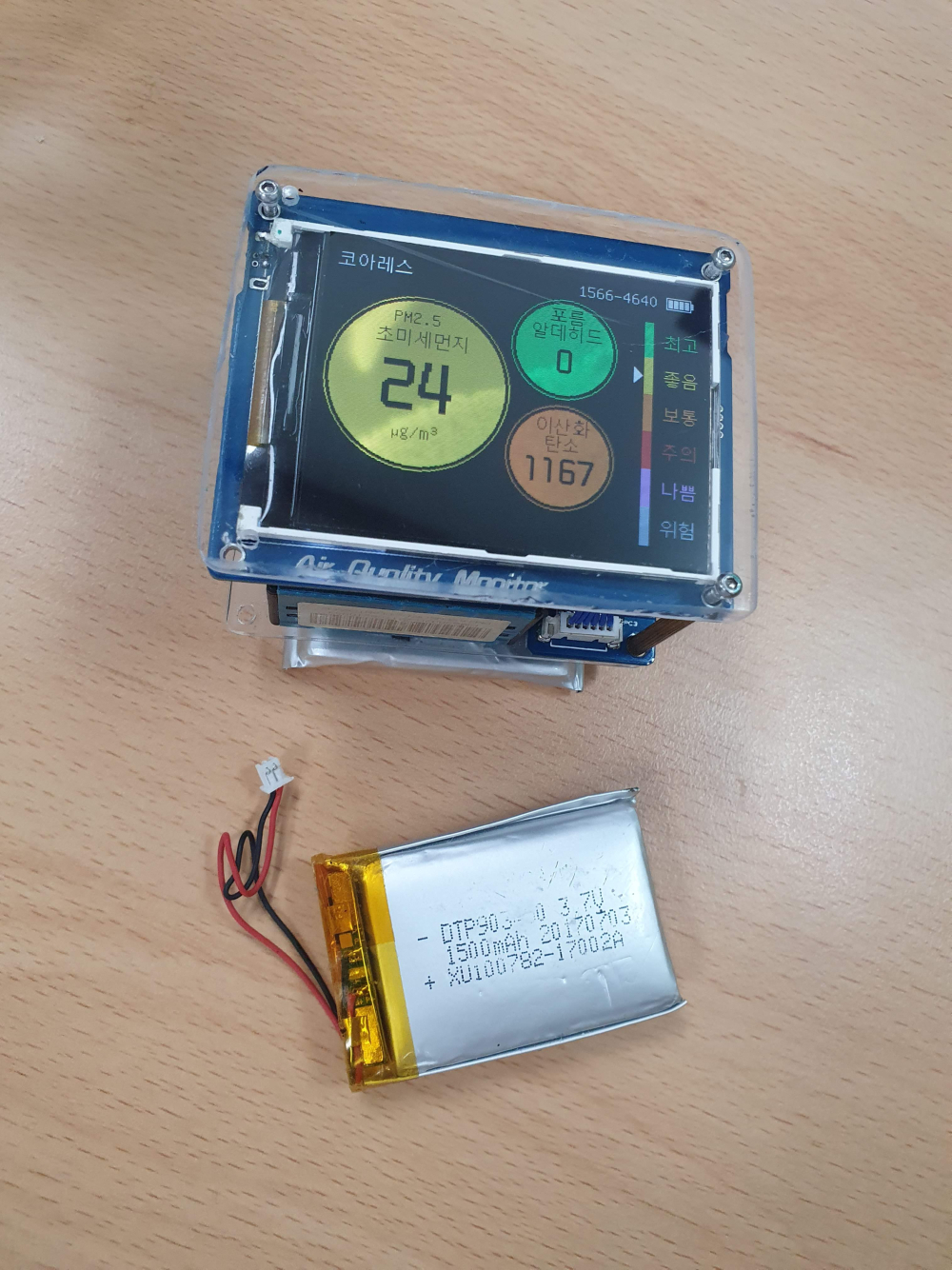

배터리도 수명이 다 했습니다.
2017년 생산이니 그동안 열일을 한 것 같습니다.
생각해보니 지난번 저의 다른 기기에서 사용하지 않을 배터리를 빼놓은것이 생각나길래
찾아보니 나오네요.
이 배터리는 제가 일할때 쓰려고 산 기기에 붙어있던건데
이걸 빼고 직결하여 스위치로 사용하고 있습니다.
그래서 이 배터리를 붙여드리기로 합니다.
기존배터리는 안녕~
새 배터리는 용량도 두배 이상이라 긴 시간을 사용하실 수 있겠네요.

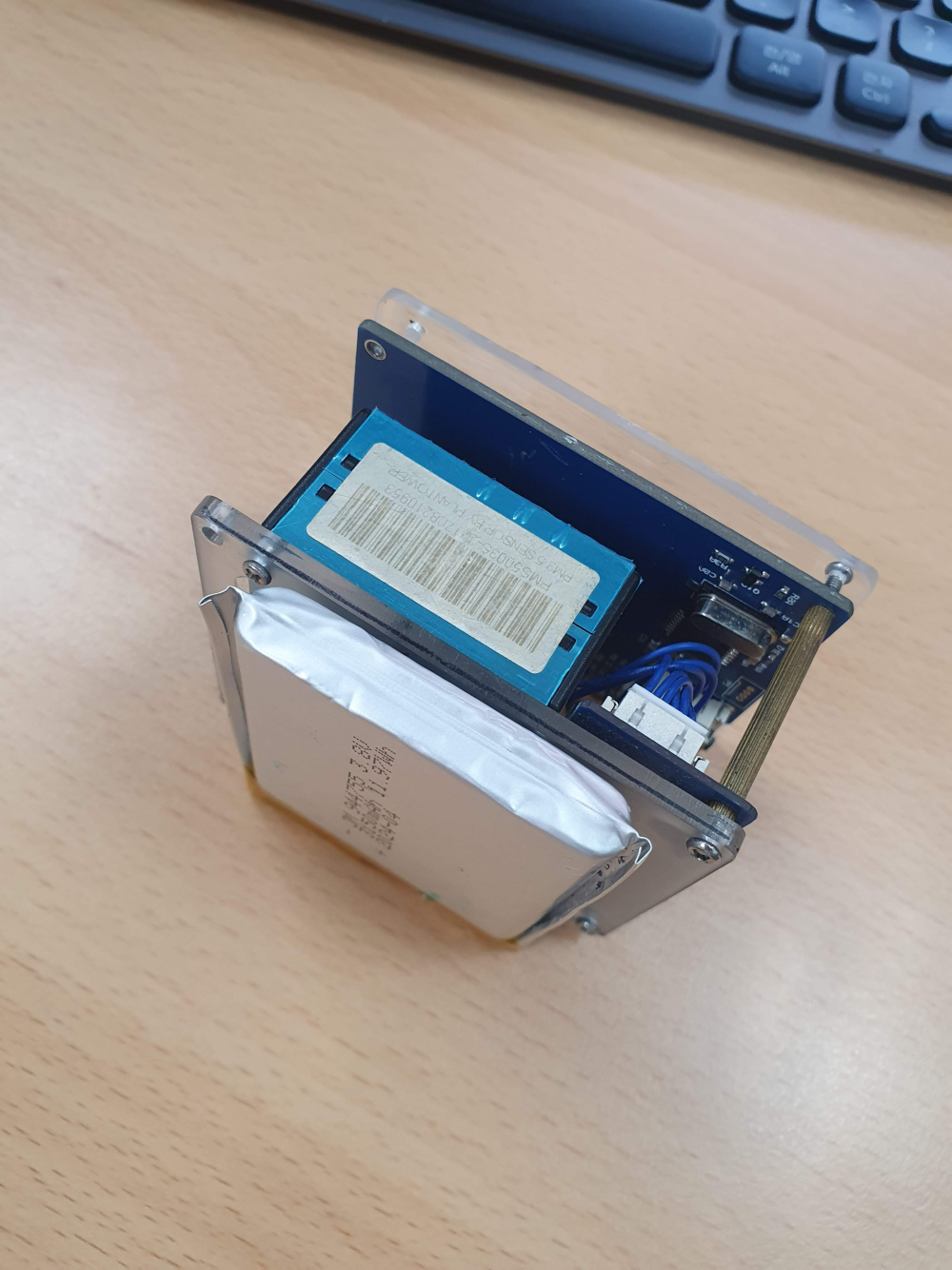

용량이 큰만큼 배터리의 크기도 커서 안에 들어가지 못합니다.
그래서 바닥으로 빼서 붙여드렸어요.

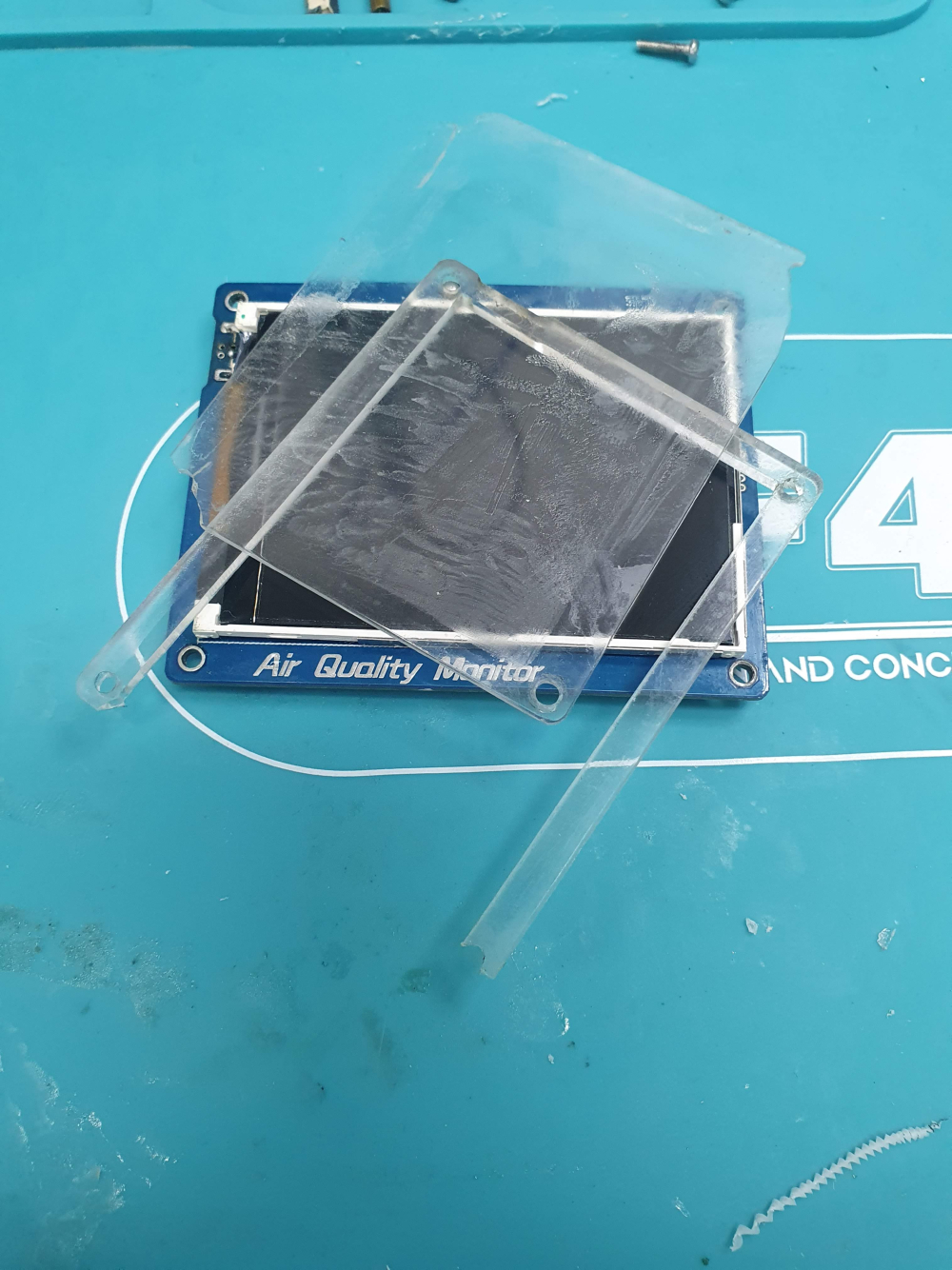

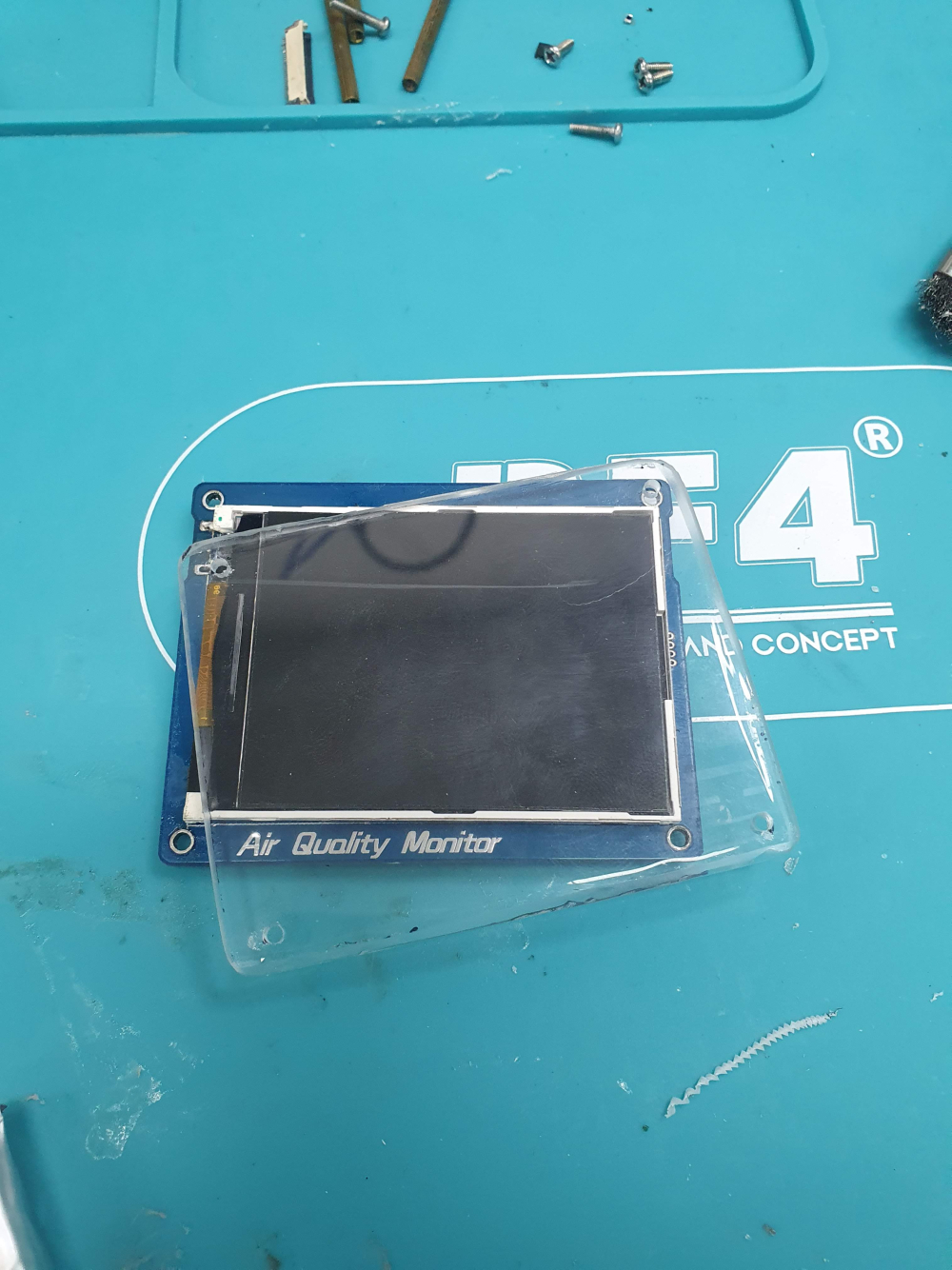

조립하려고 보니 액정의 커버가 부러지고 너무 지저분합니다.
그래서 사부작 사부작 남는 아크릴을 이용하여 새로운 커버도 만들었어요.

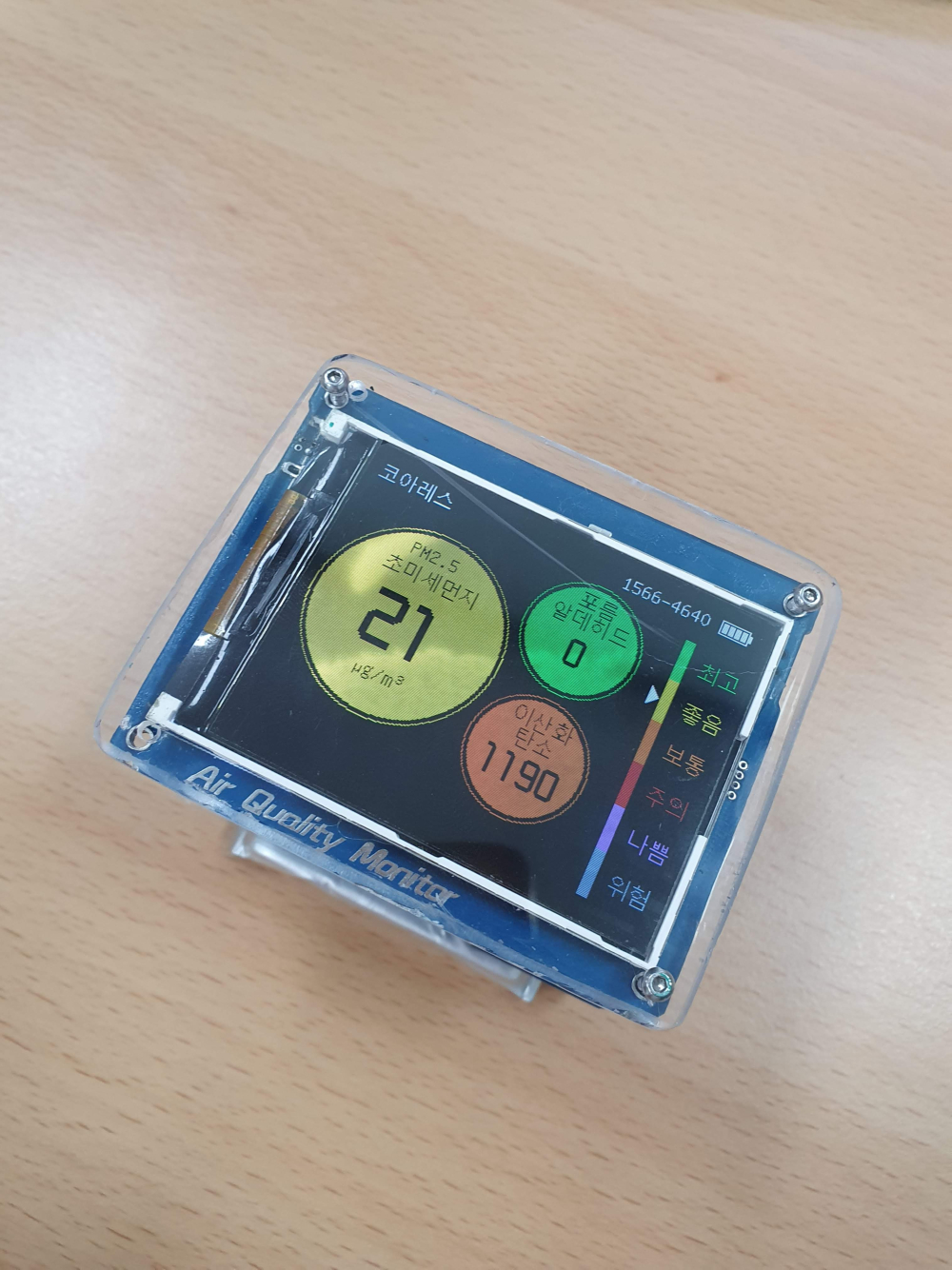

이제 깔끔하게 마무리가 되었으니 오랫동안 사용하실 수 있겠네요^^
