    레코딩에 필요한 오디오 인터페이스 입니다.

    그중 인지도가 아주 높은 포커스라이트 제품이고 스칼렛 2i2 3세대 모델입니다.

    이 모델은 C-type USB로 전원공급과 데이터 통신 모두 하고 있기 때문에 일반 충전기 케이블로 꼽는다면 전원확인을 할 수 없습니다.

    PC의 USB단자에 연결하여 전원확인을 합니다.

    전원이 들어오지 않는 고장을 확인하고 분해하여 체크하니 작은 MLCC 하나가 깨져서 쇼트를 일으키고 있었고 이 소자를 교체한 후 정상적인 동작을 확인하였습니다.

    고객님께 설명드리고 빠른 수리를 통해 당일 출고한 수리 케이스 입니다.

    안녕하세요.



    일산 전자기기 수리 전문점 디맥스테크 입니다.



    노트북 수리를 주로 하고 있지만 이렇게 다른 제품들도 다양하게 수리하고 있으니



    언제든 믿고 맡겨주세요~





    오디오인터페이스 전원불량 수리

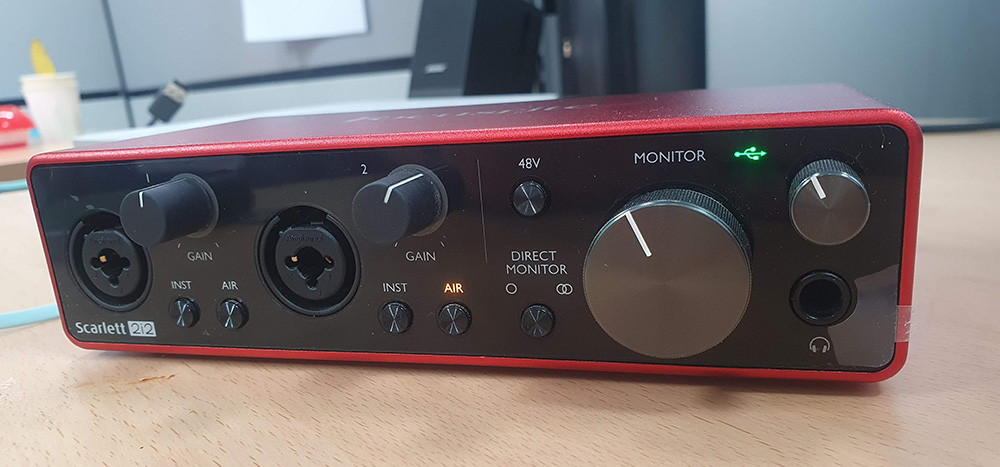

    포커스라이트 스칼렛 2i2 3세대

    Focusrite Scarlett 2i2 3Gen





    전원이 안들어오는 고장이 발생하여 입고되었습니다.



    USB-C 타입으로 전원과 데이터통신을 한번에 하기 때문에



    PC에 연결합니다만 전원 무반응 입니다.

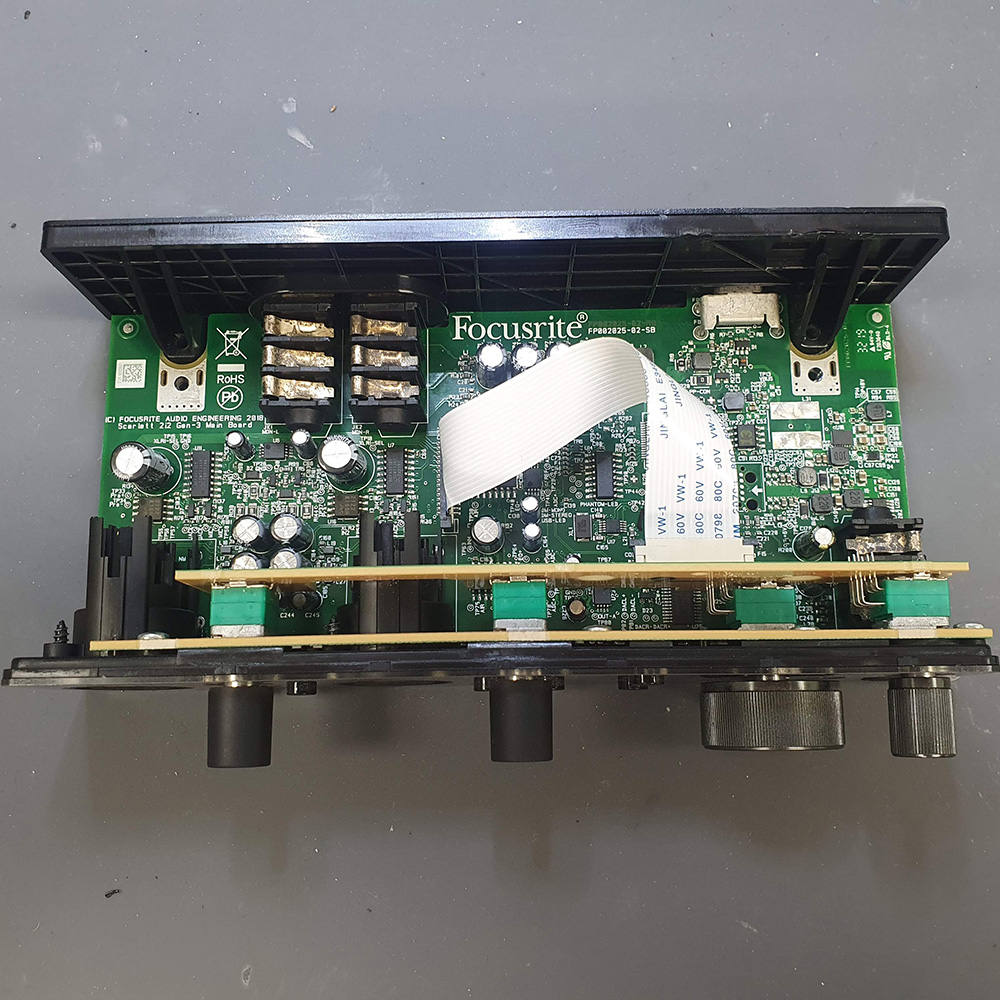

    바로 분해하여 점검을 시작








    육안검사를 통해 쇼트 흔적이나 그을린 흔적을 살펴봤지만



    특이한 사항은 없어서 하나씩 점검해 나갑니다.





    전원을 인가해보면 바로 쇼트증상이 나오는데 쇼트난 소자를 찾기위해

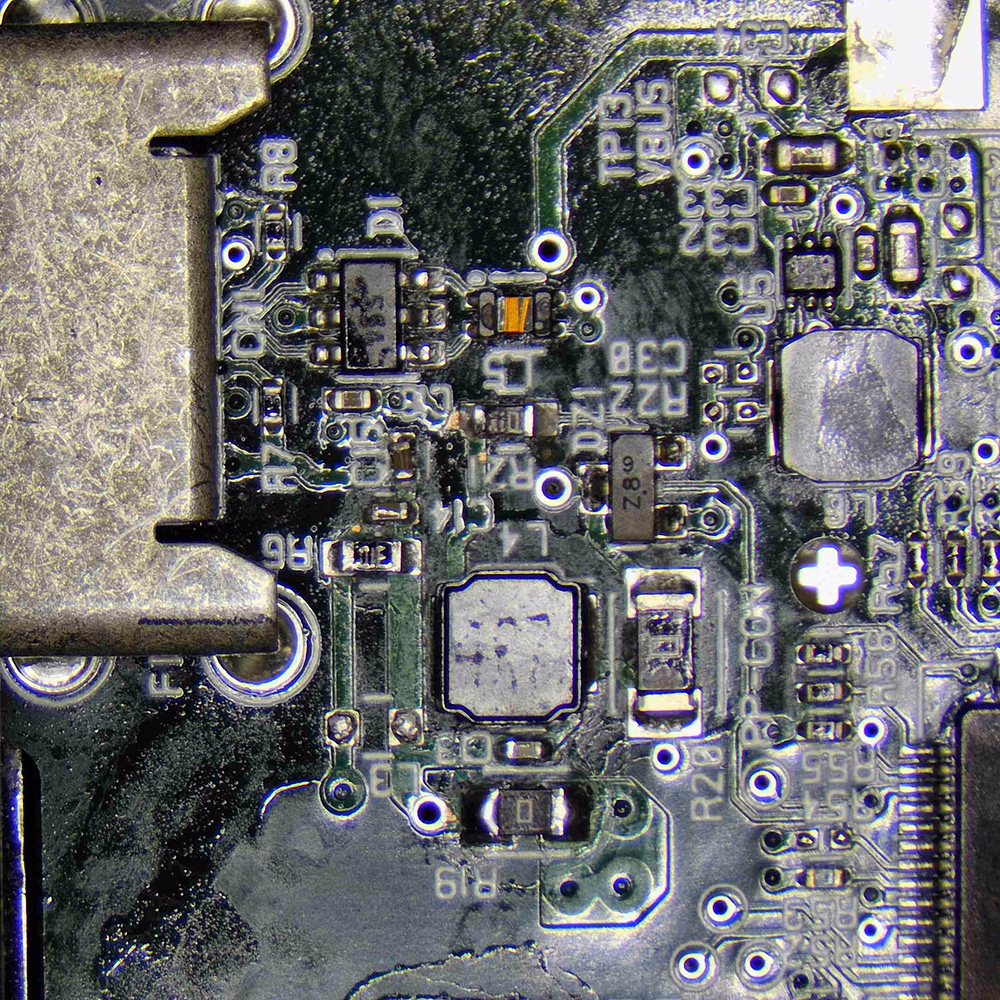

    라인을 따라가다 의심소자를 발견합니다.










    쇼트 주변에 약한 전압을 인가하니 역시나 발열이 생기네요.





    해당 소자를 교체합니다.

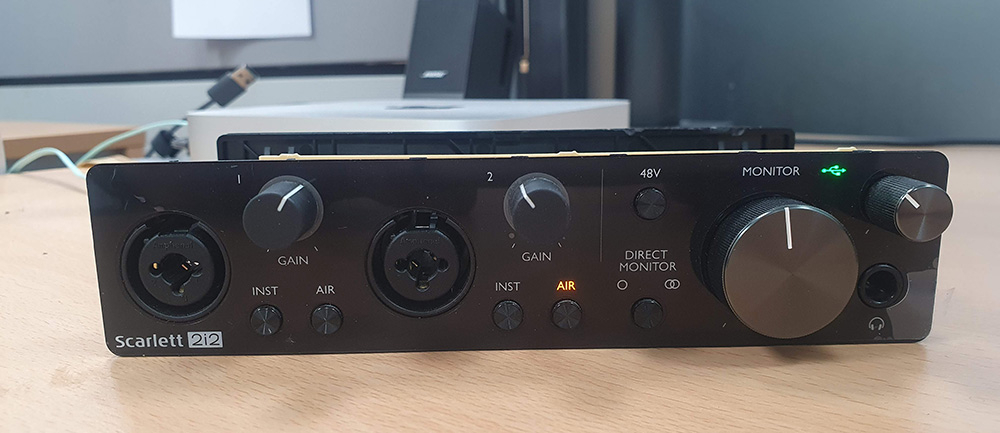

    교체 후 확인하니 쇼트가 사라져 조립하지 않은채로 테스트 해봅니다.












    일단 전원이 들어오는것을 확인하고 버튼 및 LED 테스트를 진행합니다.











    모든 버튼이 잘 작동하고 LED도 이상이 없어



    출력 테스트를 진행합니다.













    출력도 잘 되고 있어 조립을 하고 다시한번 테스트














    고객님께 연락드리고 출고하였습니다.



    이번 수리는 흔한 부품이 고장나 수리가 쉬웠습니다.



    덕분에 고객님께서도 빠른 출고에 만족하셨구요~
